BIM的提前預知丨土建碰撞
來源: 時間:2019/02/01

  建筑項目傳統的建設模式是設計院提供二維圖紙,施工單位根據二維圖紙進行實體施工。在這期間,各專業的圖紙往往是分離的,一些專業間的問題就難以發現,直到施工過程中,這些問題才會逐漸暴露。利用BIM技術,可以提前發現潛在問題,在施工前期就規避這些問題,減少了工期的延誤,材料的浪費。


維護結構與主題結構碰撞

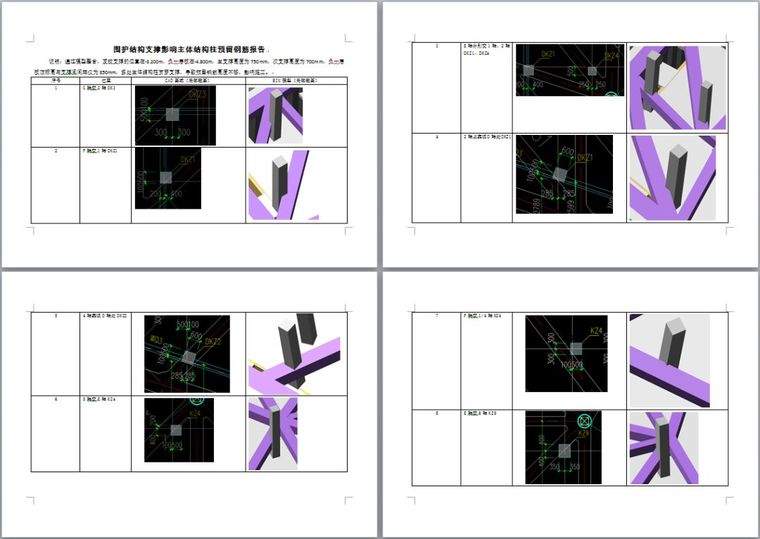

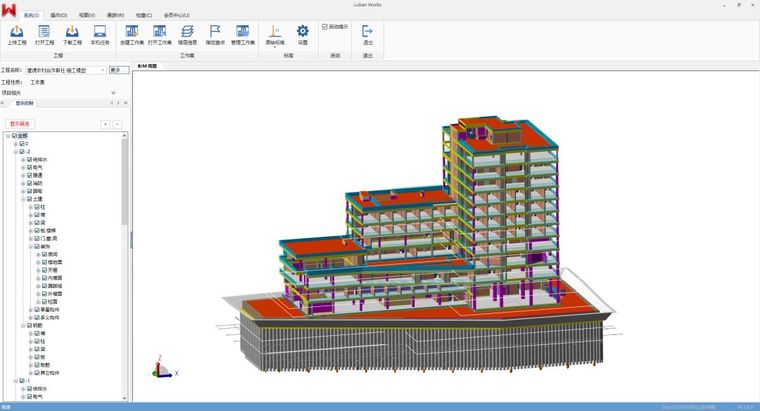

  在設計中,圍護結構與主體結構的設計往往不是一個設計師設計的,甚至不是一個設計院設計的,而且二維平面圖在傳遞項目信息時存在誤差,這就導致圍護結構與主體結構間可能會存在一些碰撞的問題。這些碰撞問題可能是實際的硬碰撞,也可能是由于間距影響工作面的軟碰撞。在建德市農村信用合作聯社新建綜合大樓項目中,BIM工程師分別搭建了圍護結構模型和主體結構模型,在BIM平臺上進行多模型的整合,通過施工漫游及碰撞檢查,分析圍護結構與主體結構的碰撞點,并將碰撞點整理成報告提供給項目部,反饋給設計及時解決問題



鋼筋的碰撞

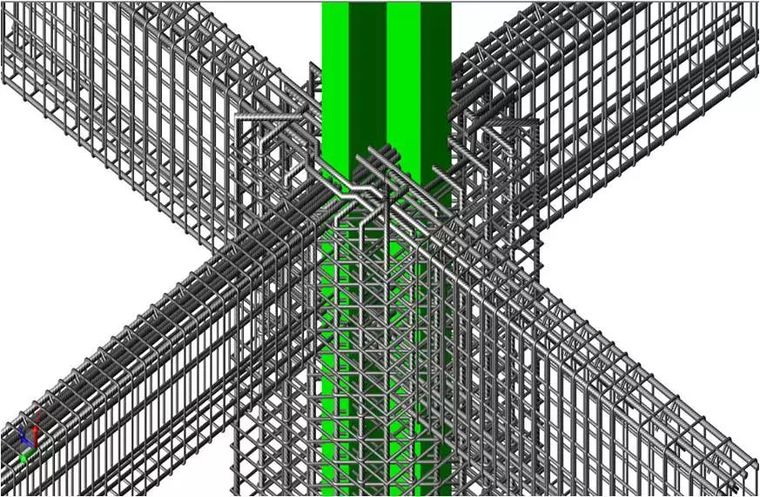

  在復雜節點的地方,鋼筋的碰撞發揮著重要的作用。在型鋼混凝土梁柱節點處,鋼筋數量眾多,且因為型鋼的存在,造成梁的縱向鋼筋無法直接拉通。BIM工程師搭建節點模型,對鋼筋的排布進行調整,通過繞彎、預留洞口、焊接等方式,避免鋼筋與型鋼的碰撞



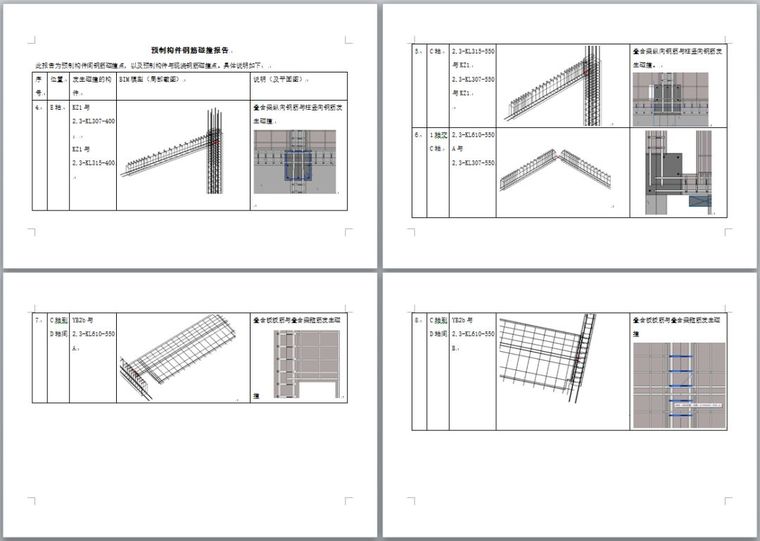

  在目前國家大力發展的裝配式建筑中,鋼筋的碰撞尤為重要。在構件生產前期,利用BIM技術對構件進行鋼筋碰撞,提前調整構件鋼筋位置,避免現場安裝發現問題,難以解決。在溫州矮凳橋51號周轉房裝配式建筑項目中,BIM工程師在拿到二維的深化圖紙后進行模型的搭建,經過檢查發現了多處鋼筋碰撞點,整理成報告提交給項目負責人。隨后,BIM工程師根據項目負責人反饋的修改意見,對鋼筋排布進行調整。



應用小結

  BIM應用的落地需要深入項目,用到實處,帶來效益。從多個項目的應用情況來看,前期的碰撞檢查給項目施工帶來極大的好處,規避了施工問題,節約了施工成本,使BIM技術真正的應用到了實處。不管從技術層面,還是管理層面,BIM技術都發揮著很好的作用。
